Вуглецевий матеріал на основі епоксидної смоли Adamant S1Wrap

Головна
Вуглецевий матеріал з епоксидною смолою - Adamant S1Wrap

Короткий опис

Матеріал ремонтних манжет на основі вуглецевого волокна та епоксидної смоли. Для ремонту трубопроводів різного призначення та їх вузлів: трійників, колін, стиків. Армує та локалізує витікання.

Розрахований на розміри труб: Ø 100 ÷ 1420 мм (4 ÷ 56 дюймів)

Є в наявності

Артикул: 0400003

Опис

Переваги

Характеристики

Відгуки

Замовити розрахунок або отримати технічну консультацію – натисніть "Надіслати запит" і наш співробітник з Вами зв'яжеться.

Надіслати запит

Переваги

Ремонт трубопроводу без зупинки прокачування

Без зупинки
виробництва

Короткий термін
виконання ремонту

Стійкість покриття труби до зовнішніх впливів

Стійкість до
зовнішніх впливів

Опис для Вуглецевий матеріал на основі епоксидної смоли Adamant S1Wrap

Плетіння вуглеволокна ремонтної манжети Adamant S1Wrap

Матеріал ремонтних манжет Adamant S1Wrap складається з плетеного у двох напрямках вуглецевого волокна та епоксидної смоли зі 100% сухим залишком. У комплексі вуглецеве волокно та епоксидна смола утворюють композитну систему більш міцну, ніж сталь. В результаті Adamant S1Wrap утворює навколо труби жорстку оболонку (манжету), і кожен наступний шар матеріалу збільшує її міцність і максимально допустимий тиск на ділянці труби, що ремонтується.

Гранична міцність: > 1250 фунт. / кв. дм.

Двонаправлене переплетіння вуглецевого волокна збільшує міцність у місці накладання ремонтної манжети як у радіальному, так і в осьовому напрямку. При цьому з плином тривалого часу повзучість манжети незначна або зовсім відсутня. Завдяки цій властивості міцність відновлених ділянок трубопроводів не зменшується.

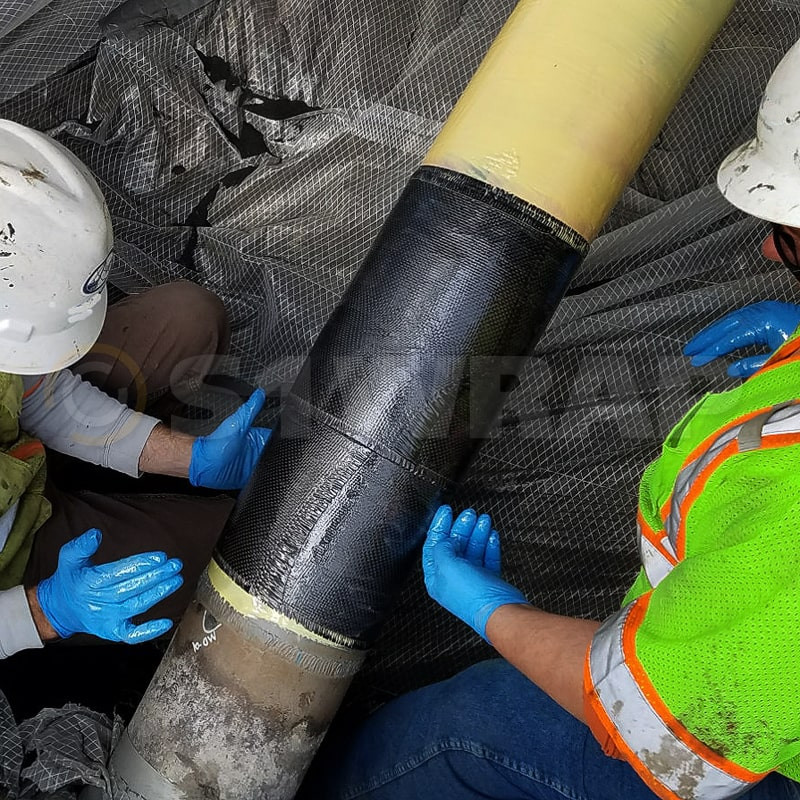

Приклад монтажу ремонтної манжети на трубопроводі

Низький профіль ремонтного матеріалу Adamant S1Wrap дозволяє застосовувати його на трійниках, колінах, прямих ділянках труб, в обмежених просторах та на нерівних поверхнях, що потребують структурного армування або локалізації витоку. Адгезійні властивості епоксидної смоли дозволяють застосовувати м'які манжети із вуглецевого волокна для більшості видів підкладок.

Сфери застосування вуглецевого матеріалу на основі епоксидної смоли Adamant S1Wrap.

Трубопроводи міністерства транспорту.
Хімзаводи.
Системи водопостачання, відведення, збору та очищення стічних вод.
Нафтопереробні підприємства.

Атомні та теплові електростанції.
Гірська промисловість.
Целюлозно-паперові заводи.
Рейдові / портові термінали.

Переваги матеріалу - Вуглецевий матеріал на основі епоксидної смоли Adamant S1Wrap

Застосування ремонтних манжет Adamant S1Wrap є зручним та ефективним.

Відчутно заощаджує час.
Знижує витрати на робочу силу та обладнання.
Скорочує здебільшого кількість простоїв.

Ремонт труб вуглецевим матеріалом Adamant S1Wrap може виконуватись у процесі експлуатації лінії, не вимагаючи:

випорожнення лінії;
зварювання труб;
різання труби,
немає жорстких вимог щодо використання устаткування;
відсутні леткі сполуки.

Характеристики

Основні властивості ремонтного матеріалу:

Усього шарів

2 - 6

Час затвердіння (звичайний)

годин

Максимальна експлуатаційна температура

°С

80 *

Стійкість до хімічної дії

рH

от 2 до 12

Номінальна товщина

2 шари

мм

1,0

6 шарів

мм

3,4

Вміст (за вагою)

композитного волокна

35 - 50

скловолокна

Міцність при 60 °C

з'єднання внапуск при зсуві (адгезійна)

МПа

речовини-заповнювача на стиск

МПа

Твердість по Шору

шкала D

от 78 до 84

Показник лінійної пружності при розтягуванні

1.2

Модуль пружності у напрямку

радіальному

МПа

49 000

осьовому

МПа

23 800

Міцність при розтягуванні у напрямку

радіальному

МПа

575

осьовому

МПа

247

Коефіцієнт теплового розширення у напрямку

радіальному

дюйм / дюйм / ºF

1,4 x 10^-5

осьовому

дюйм / дюйм / ºF

0,71 x 10^-5

Розрахункова напруга у напрямку

радіальному

МПа

444

осьовому

МПа

190

Втомленість (циклів без руйнування – залежно від дефекту)

35 874 (65%) до 200 000 дефект 50% при 110% зміни тиску

Жорсткість у порівнянні зі сталлю

1 / 3

Польові випробування на 20 об'єктах

років

Відповідає вимогам ASME B31G, PCC, API, AGA і DOT

Так

Базові Характеристики:

Установлення на звужуючих перехідниках, колінах, трійниках

Так

Установлення поблизу зварних з'єднань 50%

Так

Ремонт кільцевих зварних швів

Так

Установлення на вологу трубу

Так

Подання солоної води

Так

Доступ до труби шляхом свердління обмазки

Так

Максимальна температура експлуатації в умовах підвищеної вологості

°C

Максимальна температура експлуатації

°C

80*

Строк служби

років

100

Клеяча речовина, небезпечна для транспортування, згідно MSDS

Ні

Примітка:

* доступні системи для вищих температур 130C/266F-177C/350F-370C/698F

Замовити розрахунок або отримати технічну консультацію – натисніть "Надіслати запит"
і наш співробітник з Вами зв'яжеться.

S1WRAP – Відновлення та ремонт магістральних трубопроводів – коли застосовують.
