Зажим Spitze HP рассчитан на быстрое устранение утечки в трубах под высоким давлением без необходимости отключения или изоляции трубопроводной линии. Разработан для работы при температурах от -65°C до 315°C, при номинальном давлении до 200 бар с максимальным давлением при нанесении 150 бар. Зажим хомутного типа рассчитан на временную установку. Приспособление Spitze HP производится компанией CarbonTech (Нидерланды), одной из передовых представителей в области композитных ремонтных материалов для трубопроводов и промышленных установок.
Зажим для устранения утечки Spitze HP применяют на трубопроводах Ø 12,7 ÷ 1422 мм (½ ÷ 56 дюймов) для устранения утечек из сквозных отверстий (свищей) Ø до 25 мм.
Международные стандарты CarbonTech
Spitze HP разработан и изготовлен CarbonTech в соответствии с требованиями ASME VIII Div 1. ASME – американского общества инженеров-механиков. Общество ASME разработало большинство стандартов и правил для промышленного оборудования. В частности раздел VIII, Div 1 (Раздел 1) описывает правила разработки, производства, проверки, испытаний и получения сертификатов для сосудов работающих под высоким давлением.
Зажим Spitze HP устойчив к воздействию агрессивных химических сред, распространенных в нефтяной, газовой, нефтехимической промышленности.
Преимущества системы – Зажим Spitze HP для устранения утечек
- Быстрый, не создающий риска, ремонт – не требует огневых работ.
- Выполнение ремонта без остановки работы трубопровода.
- Устойчивость к агрессивным химикатам.
- Возможность обрабатывать сложные геометрические формы.
Области применения Spitze HP
- Отрасль газодобычи
- Магистральные газопроводы
- Нефтегазовые объекты
- Нефтехимические заводы
- Транспортные трубопроводы
- Подводные объекты
Монтаж зажима Spitze HP для устранения утечки

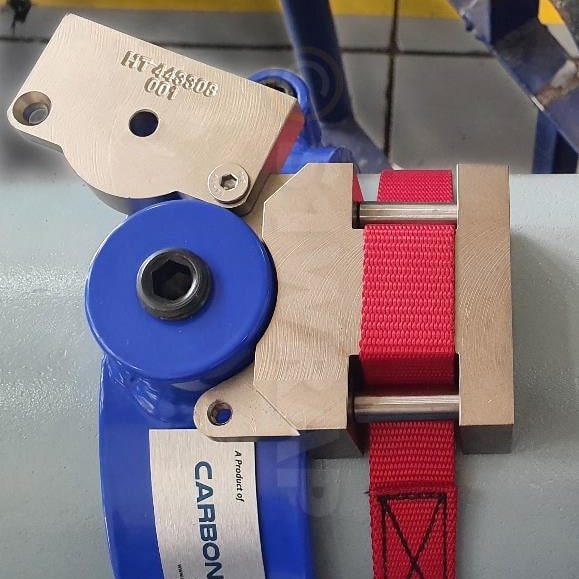

Установка Spitze HP начинается с центрирования (выравнивания) его положения. Для этого используется специальный инструмент (см изображение 1-1). Инструмент выравнивания позволит установить зажим точно над точкой протечки (свища), что обеспечит более надежное запирание места утечки (см Проектные данные зажима).
- Инструмент выравнивания крепится на трубопроводе ремнем, с возможностью люфта (см изображение 1-2). Затем подводится к месту повреждения, пока центрирующий винт инструмента не совпадет с местом утечки. Путем вращения (закручивания) винта инструмент выравнивания зажима выводится на окончательную позицию. После чего все приспособление жестко фиксируется на трубе ремнем.
- Когда монтаж направляющего приспособления завершен, центрирующий винт отпускают, настолько чтобы откидная часть имела свободный ход. Подвижная часть инструмента отворачивается в сторону открывая посадочное место для зажима Spitze HP (см изображение 2).
- Зажим Spitze HP, с заранее подобранной уплотнительной вставкой и запирающим винтом, накладывают на трубу и устанавливают в посадочное место. Боковыми стягивающими винтами (см изобр. Схема 2) Spitze HP надежно крепят на трубе. После чего запирающий винт закручивают до полного устранения утечки (см изображение 4).
Монтаж зажима может проводиться силами 1-го монтажника.
Инструмент для выравнивания Spitze HP, как и сам зажим для устранения утечки изготовлены из материалов, устойчивых к агрессивным жидкостям и газам, транспортируемым по трубопроводам.
Проектные данные инструмента для выравнивания зажима Spitze HP
Материалы хомутов
Мягкая сталь — EN9
Материал болтов
SF568 GR 12.9
Диапазоны труб
Универсальная система для труб всех размеров
Максимальная температура применения
250°C
Монтаж и контроль качества выполняются обученными дистрибьюторами, подрядчиками или владельцами активов.
Документация по контролю качества возвращается в CarbonTech Engineering для обеспечения качества и гарантийной мотивации.
Для долгосрочного использования зажимов Spitze HP можно использовать композитную обертку системы Revowrap (CarbonTech). Revowrap – линейка ремонтно-композитных манжет, представляющих собой комплекты, и имеющих в составе: эпоксидную грунтовку, углеродное волокно с плетением в 2-х направлениях, эпоксидную смолу. Нанесение Revowrap создает обмотку (манжету) прочнее стали, устойчивую к воздействиям погодных условий и агрессивным средам. На S1WRAP представлен аналог ремонтно-композитной манжеты - RW110.
